电动开窗系统的应用

一． 概述

大多数电动开窗器机身的安装为外露式。根据其工作用途不同有不同的安装方式。目前已广泛使用于：私人家居p别墅p体育场馆p机场p厂房p购物中心p酒店p仓库p商务中心p机房等高层建筑

二．电动开窗器的联动工作

联动工作是指电动开窗器与楼宇自动化系统配合使用，一般有如下三个联动系统。

a.  与消防系统联动

电动开窗器在消防系统中主要作为窗户开启的执行机构，用于火灾情况下的紧急排烟功能，电动开窗器在整套联动系统中，开窗器的系统具备如下的功能：

(1)、后备直流电源浮充工作及断电后直流电源自动切换功能。后备直流电源大小根据现场系统配置来选择蓄电池的A/H。

(2)、具有指示信号自动返回消防中心功能。此功能用来判断开窗器的工作状态。

(3)、可独立构成局域火灾预警系统。即在该系统中有外接烟感、温感接口。

(4)、所有控制信号为无源接触点的开关量信号。

(5)、图下为电动开窗器与消防联动系统示意图。

b.  与室内环境控制系统联动。

在该联动系统中，一般是由电动开窗器根据楼宇监测中心的信号或自测信号自动开启/关闭通风窗、遮阳百叶、窗体阳光反射角度等，用以调整及控制室内的湿度、温度及含氧量(新风量)等，以达到整个系统的环境指标要求。该联动系统体现楼宇智能的优越性。

C．与计算机系统联动。

     该联动系统是由电脑驱动管理主控箱与计算机联接的控制系统。该系统采用CAN总线通信技术，以微机为核心，是将COMPUTER（计算机技术），AUTO  CONTROL（自动控制技术）和CHANGE（转换技术）等技术紧密结合的产品，它具有适应范围广、可扩展性强、维护方便以及抗故障能力强等优点， CAN协议执行非集中化总线控制，在系统中可高灵敏度的执行开窗器的分批次分层次工作，该联动系统的存在更能充分体现楼宇智能的优越性。

三．开窗器消防连动控制

1、紧急开窗功能：

 如控制箱接有紧急按扭或与消防联动，当有火警发出或按动紧急按扭时，控制

箱会自动开窗，此时通风开关、风雨感和其它智能控制器无效，直至紧急信号解除。

2、其它智能控制功能：

如控制箱接有温度感应器，时间控制器，当达到控制器设定值时控制箱会自动

开窗或关窗。

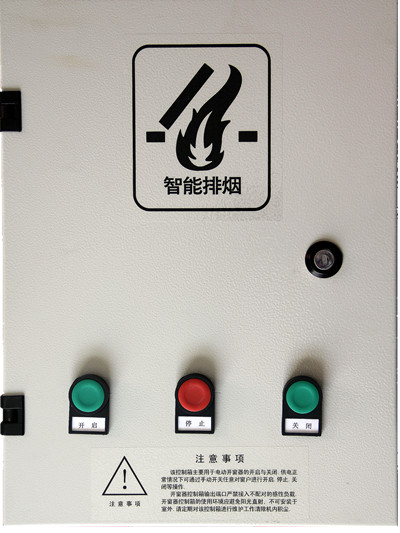

PT系列开窗器控制箱使用说明

警告：以下说明包括重要的安全信息，以及必须对应产品：

该分控箱主要用于：电动开窗器的开启与关闭；

 当有消防、紧急信号输入时，对开窗电机实行强行强制性开启动作，实现消防排烟功

能，正常情况下，可通过手动通风开关任意对相对应的窗户进行开启或关闭。

四. 概述

该系列消防联动智能控制箱采用了SMT微数字处理技术MICROCHIP电子芯

片， 极大提高产品的质量与稳定性能，高灵敏度的操作系统实现建筑智能化产品，

开窗设备的单独控制。

五. 功能说明：

1. 消防、紧急信号响应：当分控箱有消防、紧急信号输入时，分控箱强行对开窗电机

完全开启，对已开启的窗户在控制箱复位之前不能手动操作

开停关动作，发生消防响应时，输出消防反馈信号；

2. 手动通风按钮：在上术项未接到任何启动信号，并且供电正常情况下，可由手动通

风按钮任意对窗户进行开启、停止、关闭等操作。

六. 控制箱技术参数；

1.额定工作电压：230VAC±10、50HZ

2. 最大输出功率：1200W

3. 静态功耗： 27W

4. 环境温度：-10℃～+75℃

5 ..输出控制能力：2路互锁输出DC33.5V每组电流自动配对

6. 每组最大输出电流：25A

7. 最大输出电流：50A

PT系列开窗器控制箱使用说明

警告：以下说明包括重要的安全信息，以及必须对应产品：

七．工作时间设定：

1.开窗机工作行程时间调整：

根据开窗机的实际行程，计算所需运行时间，然后按下图所示调设工作时间

值，按住前两键5S，可调节工作时间，工作时间调设完成后，等待10秒，工作

时间调设完成。

PT系列开窗器控制箱使用说明

警告：以下说明包括重要的安全信息，以及必须对应产品：

八．消防复位：

当消防信号进入控制柜内时，控制系统会第一时间进入消防模式执行强制性

完全开启电动开窗机动作，控制主板会发出鸣报报警声，在此期间所有控制点均无法操

作，至消防信号解除后才恢复正常工作状态，按上图所示，按下消防复位开关解除消防

信号。

九．注意事项：

(1) 控制柜的场所摆放应避免阳光直射，并留有足够的通风空间，同时，禁止在控制箱输出端口接带有不配对的感性负载.

（2）因控制柜内部使用的电源变压系统是两个大功率（1200W）的环型变压器，此变压器在负载种类分为“直线型感性负载”，当送入220V电源时会产生较大的瞬间启动电流，有时会导致输电的配电开关跳闸现象，建议此开关最小采用25A的漏电保护开关。

(3) 安装调试控制箱时，应务必遵守厂家的产品说明书有关规定，保证所接的火线、零线、地线符合要求，用户不得随意改变其相互的顺序。

(5)  禁止超负载使用，如果超载20%使用，时常会击穿 控制箱内核心主板的整流器件。将工作负载控制在90%的比例时是最佳工作方式。

(6)  控制柜的工作时间建议调设成20S，当现场电机线接入控制柜的输出端口时，请务必先仔细检查现场输电回路的正常，常见下例情况以下现象为常见情况，严禁有以下现象时启动控制箱。

a. 输电回路有一根线接地；

b. 输电回路有间短路现像；

c. 输电回路有短路同时有接地现场；
